Mixer sekcie:
8x pots: EQ and trim
2x channel faders
1x replaceable crossfader
2x Continuous rotary encoders
2x headphone assign buttons - umožňuje príslušný balíček v Cue mix
2x Fader FX assign buttons
Master sekcii:
4x pots
Headphone level
Master/cue mix
Booth level
Master výstup

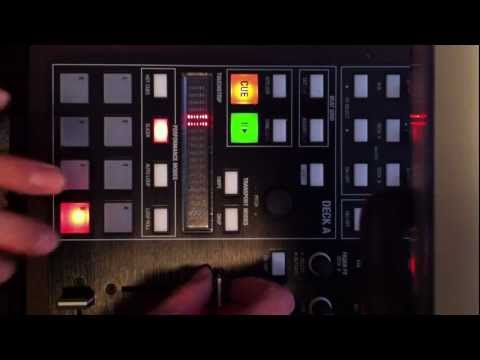

Ovládacie prvky:
Touchstrip with swipe and drop modes
Continuous rotary encoder for pitch +/-
Cue button
Play/Pause button
8x Large Triggerpads
4x performance mode selector buttons
2x Beatgrid buttons
2x sync/keylock buttons
Master FX sekcii:
1x Pot
6x FX select buttons
Mic/Aux input section:
1x pot
1x tlačidlo ON / OFF
1x slúchadlá priradiť tlačidlá
Audio Interface - 24 bitov na 44.1/48kHz:
2x majster out (L / R) pre vyvážené TRS jacky
2x Booth výstupy (L / R) na phono jacky
2x vstup AUX (L / R) na phono jacky
1x aux získať pot
1x priamy monitoring spínač
1x vstup pre mikrofón pre TRS jack
1x Mic Gain pot
2x slúchadlový výstup (1x TRS jack a 1x 3,5 mm jack), oba môžu byť použité súčasne)
1x priame sledovanie výstupu - obchádza software a odovzdáva MIC / AUX vstup priamo na hlavnej výstupy
Audio výkon
Hlavné ukazovatele výkonnosti
Real World ADC Dynamic Range: 102 dB (A-weighted)
Real World DAC Dynamic Range: 100 dB (A-weighted)
Chipset ADC/DAC Dynamic Range: 114 dB (A-weighted)
Latencia (minimálna Veľkosť vyrovnávacej pamäte): 77 vzoriek
Mikrofónové vstupy:
• Dynamic Range (A-Weighted): 102dB
Frekvenčný rozsah: 20Hz - 20kHz + / - 0.1 dB
• THD + N: 0,01% (merané pri 1 kHz s pásmovým filtrom 20Hz/22kHz)
• šum: EIN> 120dB (merané 50 dB zisku so 150 Ohm impedancia (20Hz/22kHz pásmovým filtrom)
• Maximálna vstupná úroveň @ Minimálny zisk pre 0 dBFS: +4 dBu
Linkové vstupy
• Dynamic Range (A-Weighted): 102 dB
• Frekvenčný rozsah: 20Hz - 20kHz + / - 0,1 dB
• THD + N: <0.002% (merané vstupné 0dBFS a 22Hz/22kHz pásmovým filtrom)
• šum:-92dB (22Hz/22kHz pásmový filter)
Analógový audio výstup (¼ "TRS)
• Elektronicky vyvážený výkon
• Maximálna výstupná úroveň (0dBFS): 7,0 dBu
• THD + N: 0,0075% (-1dBFS výstup, 20Hz/22kHz pásmovým filtrom)
Analógový audio výstup (RCA phono)
• Nevyvážený výstup
• Maximálna výstupná úroveň (0dBFS): 7,0 dBu
• THD + N: 0,0075% (-1dBFS výstup, 20Hz/20kHz pásmovým filtrom)
Slúchadlové výstupy
• Frekvenčný rozsah: 20Hz-20KHz + / - 0,1 dB
• Dynamický rozsah: 102 dB
• SNR (A-weighted): 102 dB
• Maximálny výkon do 32R: +3 dBu (-1.4dBV)
• Výkon do 32R: 24mW
• Impedancia na výstupe: <7Ohms
• Vstupná impedancia:> 24Ohms
